宏碁 VN7-595G 公共点短路维修记录

故障现象
原装 19 V 充电器一插即触发短路保护，输出瞬间掉到 0 V。
上可调电源，19 V 直接拉低、大电流。

排查过程

1. 先测 CPU / 内存 / 南桥 / 显卡 各路电感阻值，全部正常。
2. 在场效应管旁边找公共点，烧不出来。
3. 量 R010 检流电阻：
   • 前端 636 Ω（正常）
   • 后端对地 0 Ω → 公共点短路。
4. 烧机大法：1 V 夹上，摸到背面一颗滤波电容剧烈发烫。
5. 拆下电容：
   • 拆前两端对地都是 0 Ω
   • 拆下后焊盘两端阻值恢复，量测电容本体已短路
   • R010 后端阻值恢复
6. 上电一次亮机，正常触发。

结论

• 一个十分典型的 公共点滤波电容短路 引起的"午安"大电流故障，哈哈。
• 这颗电容目测只是滤波，暂时懒得补了，后续如果有问题再补回去。

现场照片

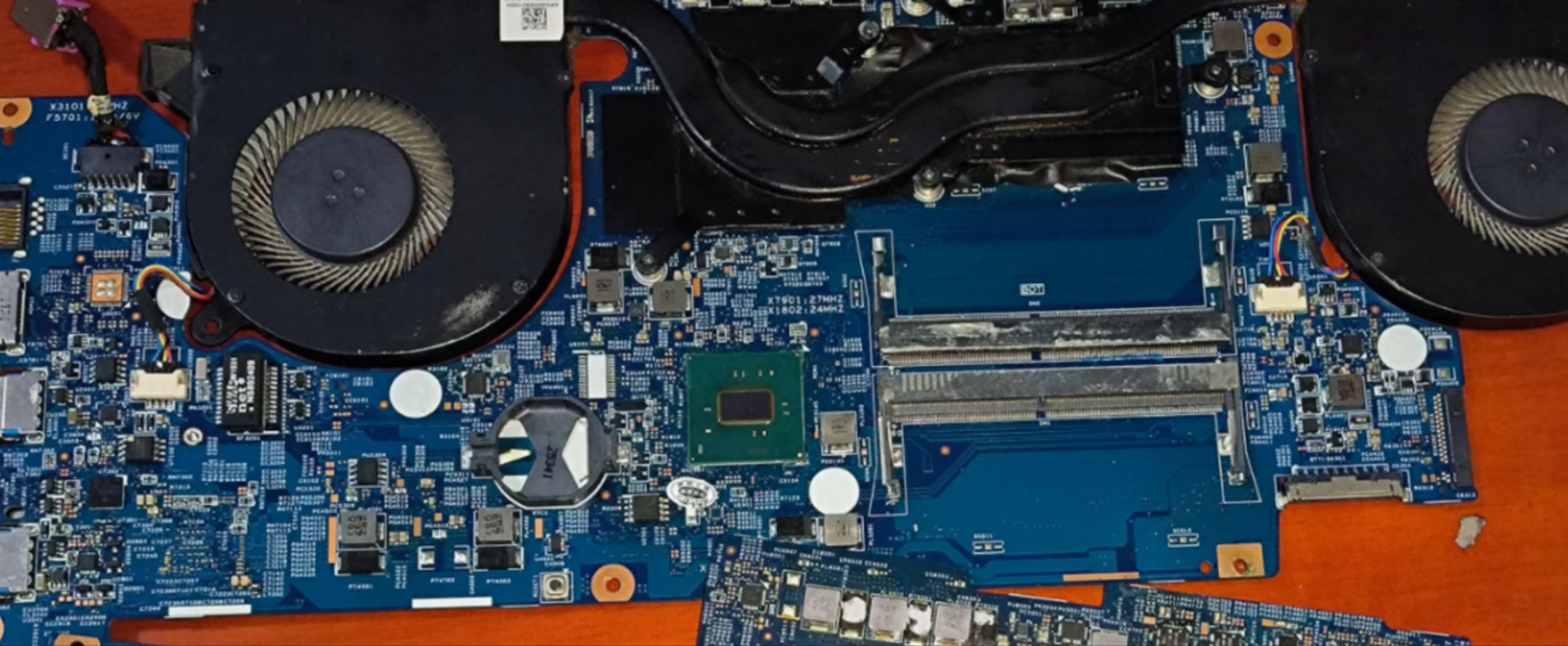

主板照

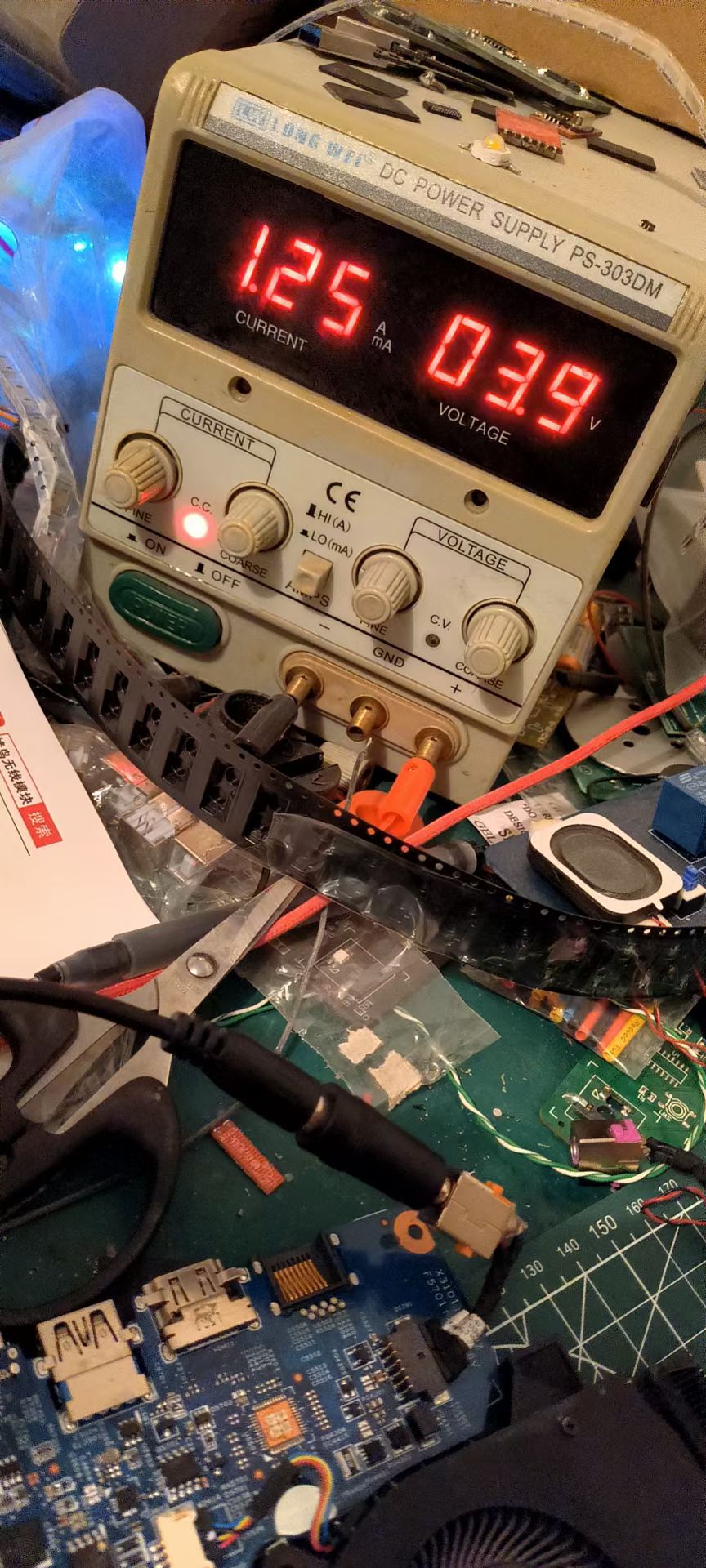

上电大电流

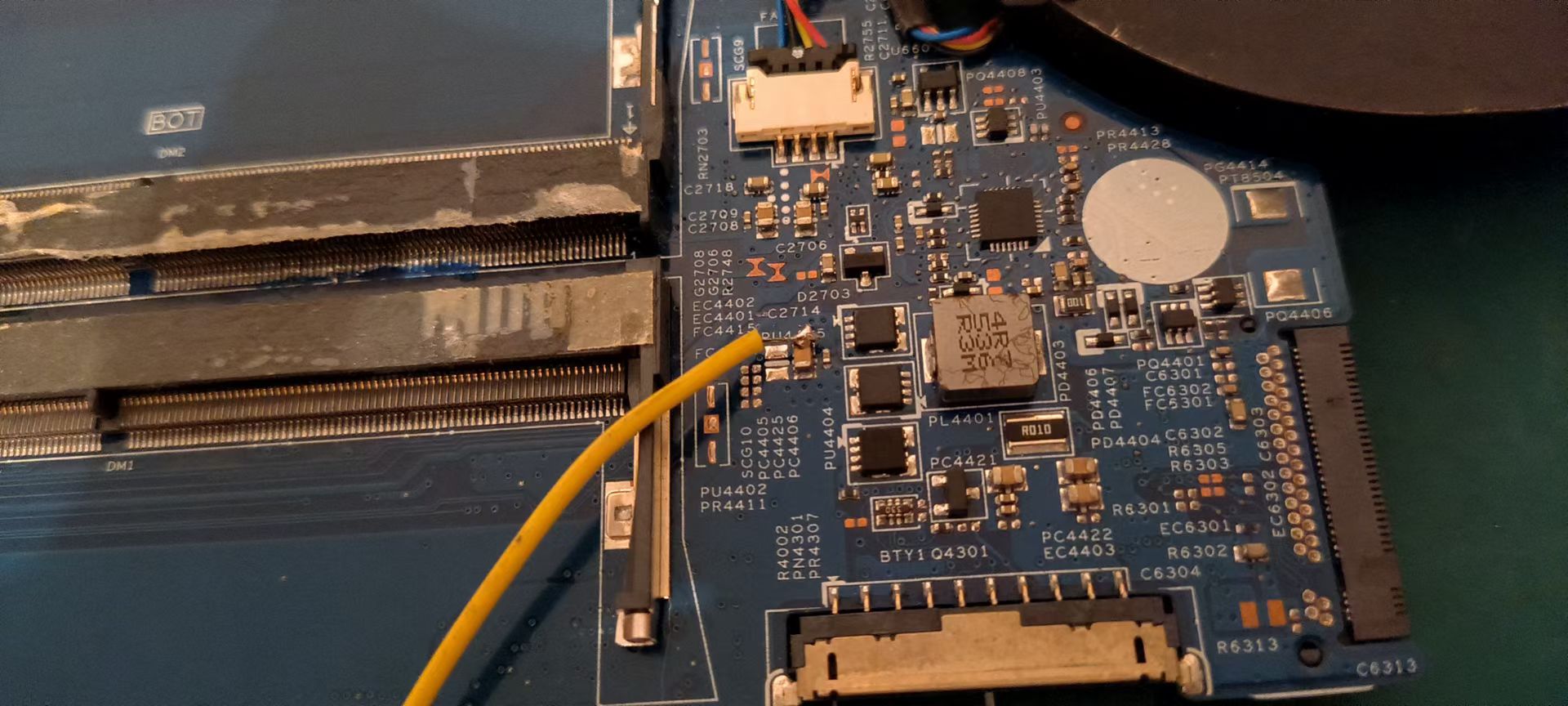

发烫的电容

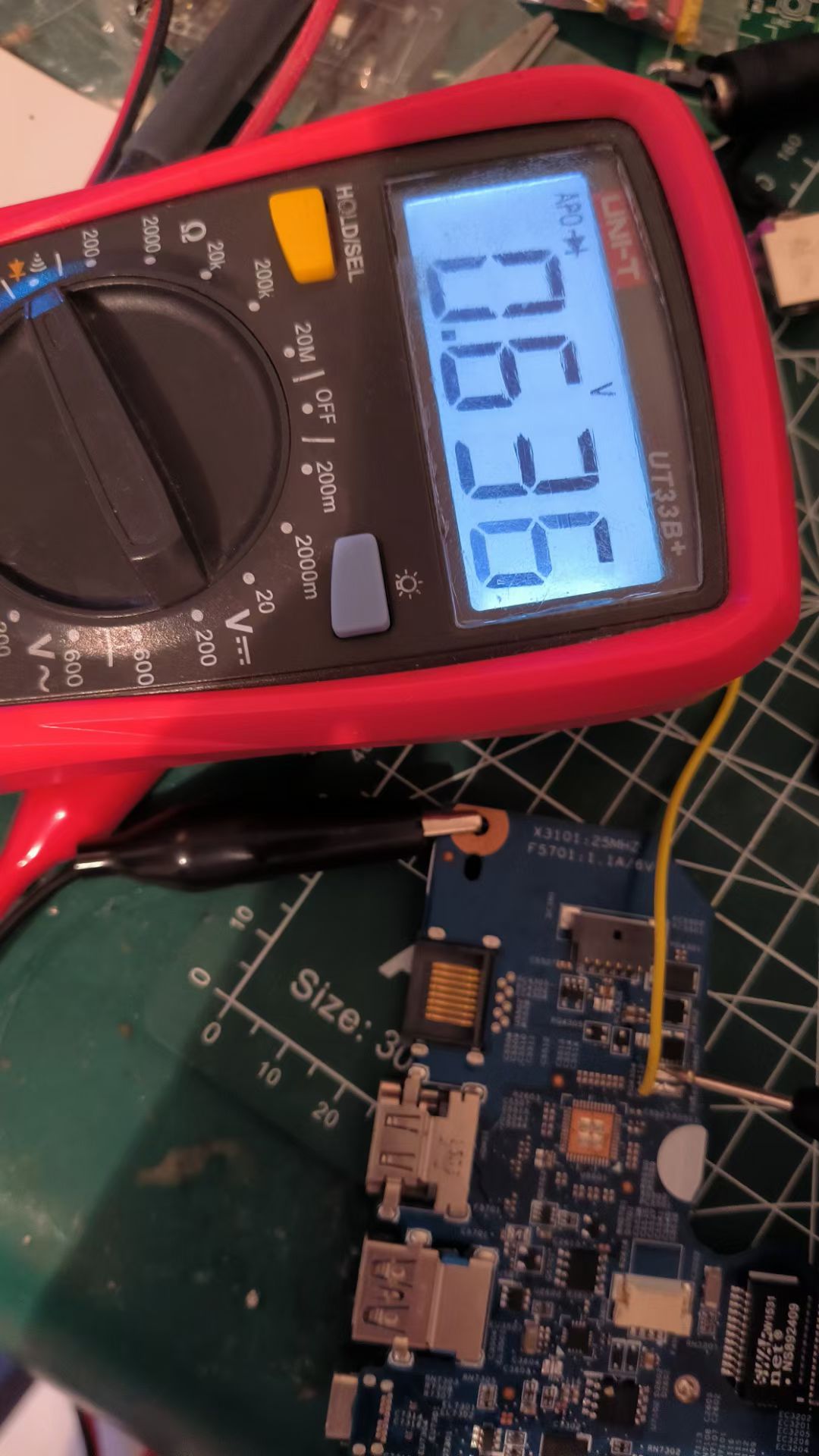

R010上端

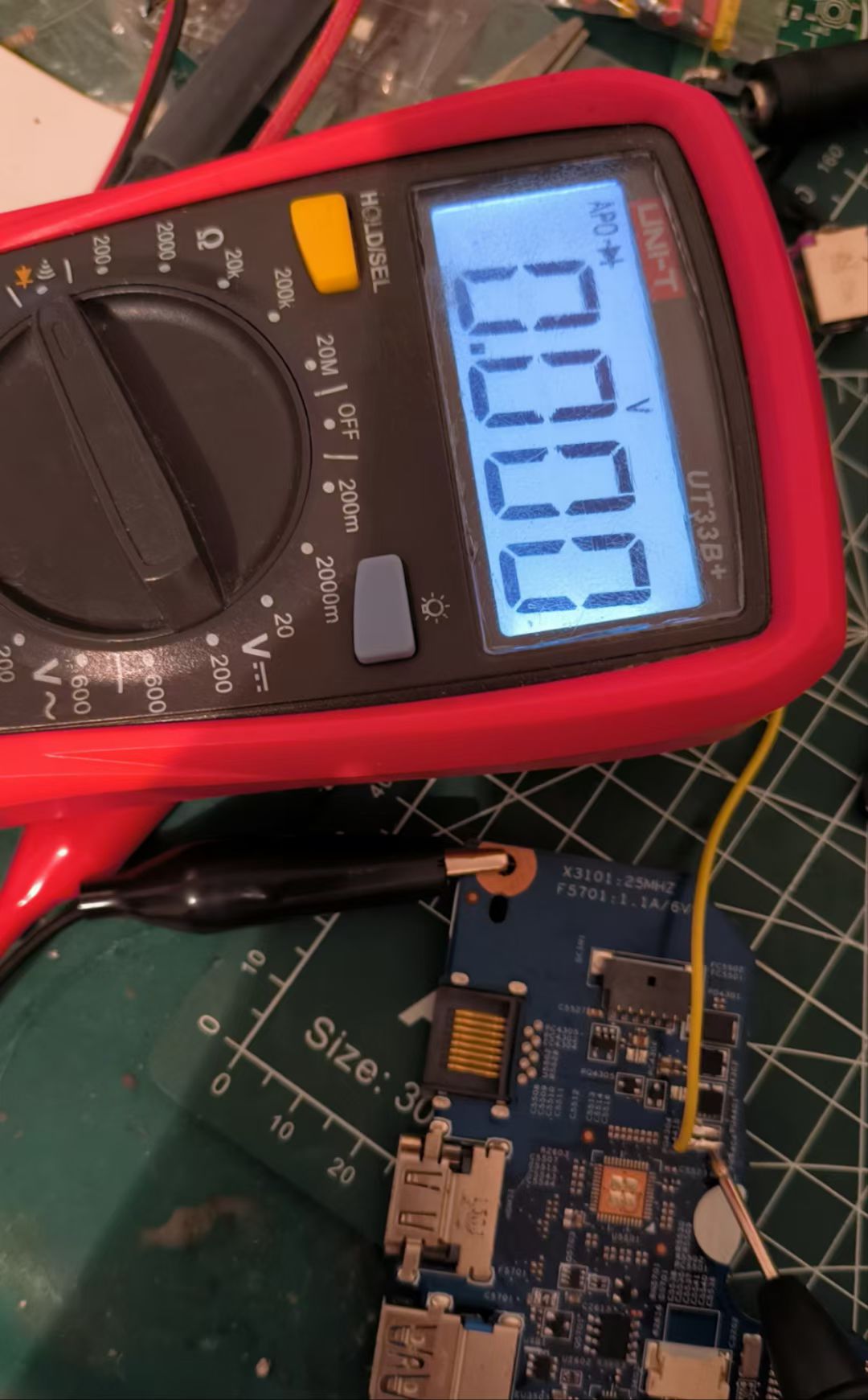

R010下端

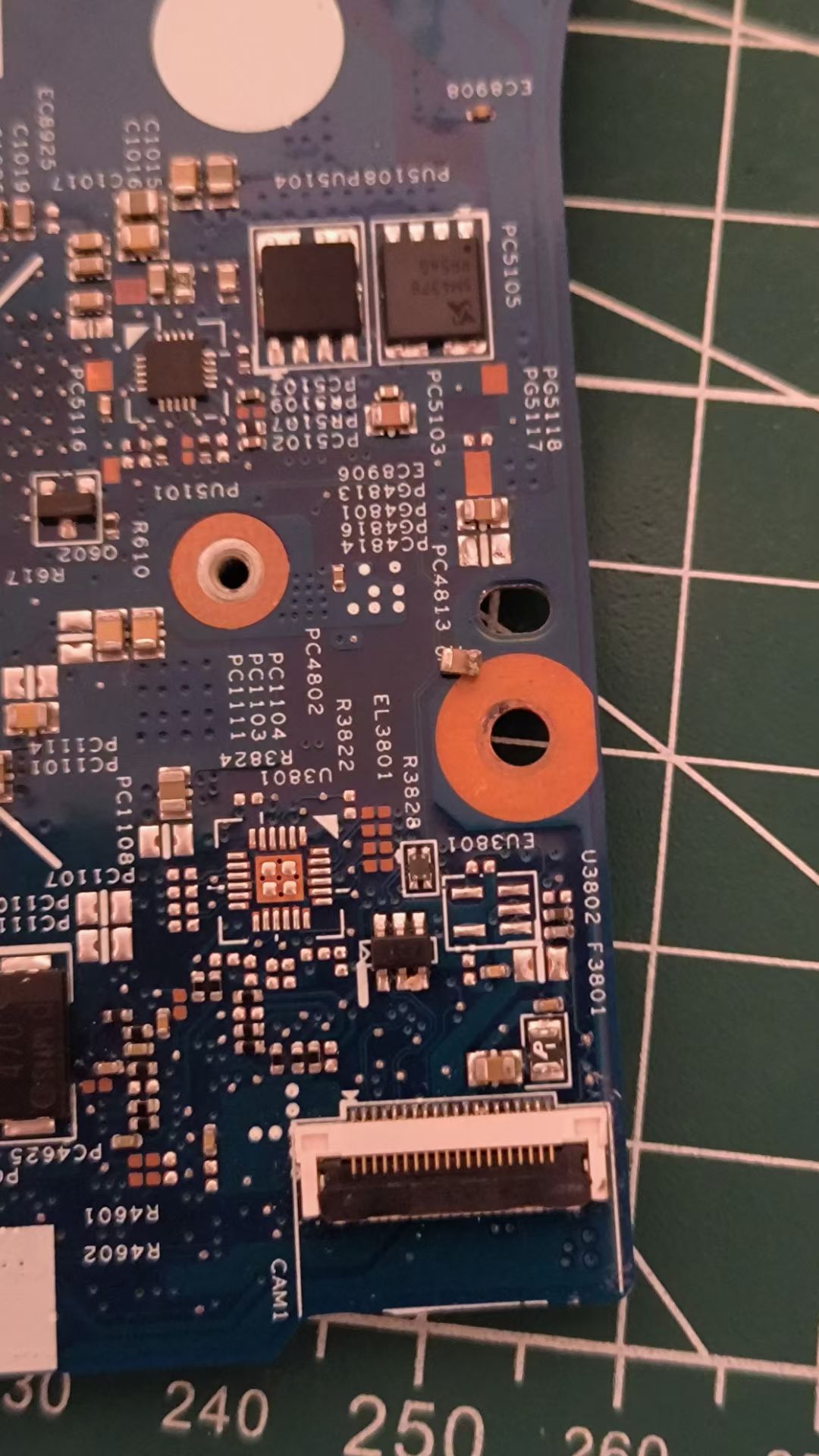

电容拆下

正常上电

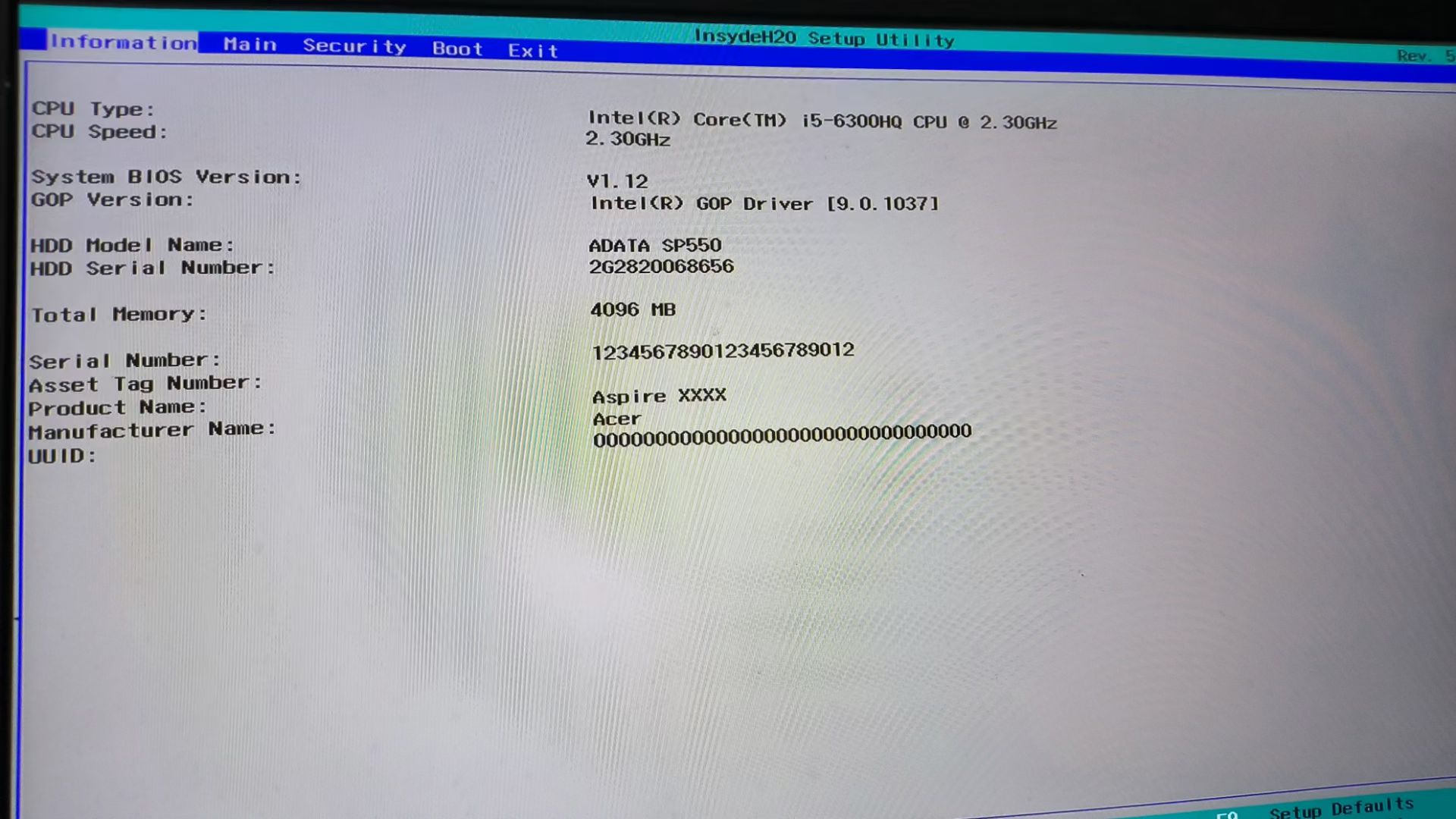

点亮
